KJ747X-F矿用本安型数据传输分站

2021-06-21
1083次

MFC190006

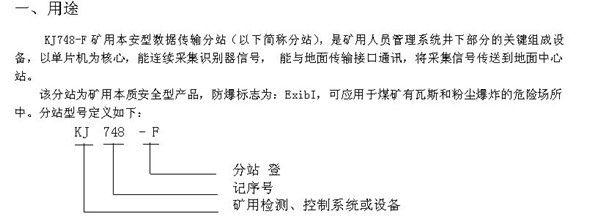

 KJ747X-F矿用本安型数据传输分站

二、环境条件
2.1 工作环境条件
a) 环境温度:0℃~40℃
b) 相对湿度:<95%RH(25℃) c) 大气压力:80kPa~106kPa
d)机械环境: 无震动和冲击;
e) 无振动和冲击的场所; f)有甲烷、煤尘爆炸性混合物,但无破坏绝缘的气体的煤矿井下。 2.2 贮运环境条件
a) 环境温度:-40℃~+60℃
b) 平均相对湿度:95%(25℃) c) 振动:加速度 50m/s2
d) 冲击:峰值加速度 500m/s2

三、主要技术参数

1 输入接口容量: KJ748-D 矿用本安型读卡器 8 台。
2 输入信号制式:RS485。
3 传输性能
3.1 分站与数据接口的传输 传输方式:主从式、半双工、双性、RS485; 传输速率:2400bps;
通信信号峰-峰值电压:(1~15)V; 通信信号峰值电流:≤30mA;
大传输距离:10km(MHY32、MHYVRP、MHYVR 电缆,导体截面积为 1.5mm2,分布参数 R≤12.8 Ω/km、L≤0.8mH/km、C≤0.06μF/km)。
3.2 分站与识别器的传输
3.2.1 传输方式:主从式、半双工、双性、RS485;
3.2.2 传输速率:4800bps;
3.2.3 通信信号峰-峰值电压:(1-15)V;
3.2.4 通信信号峰值电流:≤20mA;
3.2.5 大传输距离:2km(MHY32、MHYVRP、MHYVR 电缆,导体截面积为 1.5mm2,分布参数 R≤12.8Ω/km、L≤0.8mH/km、C≤0.06μF/km)。
3.3 分站到电源箱之间的大传输距离: 2m;(MHYR 电缆,截面积为 1.5mm2,分布电感
≤0.8mH /km,分布电容 ≤0.06μF/km,电阻 ≤12.8Ω/km)。 6.4 存储时间:分站存储数据时间不小于 2h。

四、 外形结构

a) 材质类型:冷轧钢板
b) 外形尺寸:379mm*250mm*103mm c) 整机质量:7.3kg
